m
obilier urbain 2009/2010-Cit’Yfonte
140
Protections d’arbres -
Grilles contemporaines
C
arbone
Modèle
Éléments
Encombrement
Cadre
Ouverture intérieure Nbre d’éléments Fixation Trous tuteurage Matière
Poids Référence
Grille CARBONE 2 x 2
Type A 1970 x 1970 x 30 2000 x 2000
1030 x 1030
4
à plat
4
Fonte
280 kg GRCARACA1970
Type B 1970 x 1970 x 30 2000 x 2000
1030 x 1030
2
oreilles
2
Fonte
280 kg GRCARBCA1970
Grille CARBONE 3 x 2
2960 x 1970 x 30 3000 x 2000
1487 x 850
8
à plat
4
Fonte
400 kg GRCAR29601970
Accessoires
Cadre simple monobloc 2000 x 2000
2000 x 2000 x 35
Acier galvanisé 28 kg CSGRCA2000
Cadre renforcé monobloc 2000 x 2000
2000 x 2000 x 35
Acier galvanisé 125 kg CRGRCA2000
Cadre simple 3000 x 2000 en 2 parties
3000 x 2000 x 35
Acier galvanisé 85 kg CSGRR30002000
Cadre renforcé 3000 x 2000 en 2 parties
3000 x 2000 x 35
Acier galvanisé 120 kg CRGRR30002000
Structure autoportante en 4 éléments
2 fois 2930 x 120 x 64 + 2 fois 854 x 120 x 64
Acier galvanisé 85 kg STGRR30002000
Cadre béton 3200 x 2200 pour structure autoportante 3200 x 2200 x 300
Béton
1695 kg CBGRR30002000
Piquet anti-stationnement
Acier galvanisé 9 kg PIQANTSTAT
Couvercle supplémentaire pour trou de tuteurage grille Carbone 2x2 (avec barrette de serrage)
Fonte
1 kg COUGRCAR2
Couvercle supplémentaire pour trou de tuteurage grille Carbone 3x2 (avec barrette de serrage)
Fonte
1 kg COUGRCAR3
Fourreau d’adaptation pour tuteur Ø100
Acier galvanisé 4,5 kg FOUTUT
Finitions
Revêtement bitume noir de la grille d’arbre CARBONE 2 x 2
PBGRCARCA1970
Peinture polyester de la grille d’arbre CARBONE 2 x 2 + RAL standard
PPGRCARCA1970
Revêtement bitume noir de la grille d’arbre CARBONE 3 x 2
PBGRCAR29601970
Peinture polyester de la grille d’arbre CARBONE 3 x 2 + RAL standard
PPGRCAR29601970
Peinture polyester du piquet anti-stationnement + RAL standard
PPPIQANTSTAT
Peinture polyester du couvercle supplémentaire pour trou de tuteurage + RAL standard
PPCOUGRCAR
Peinture polyester du fourreau d’adaptation pour tuteur Ø100 + RAL standard
PPFOUTUT
Plus value haute tenue (conseillée en milieu agressif, exemples : bord de mer, chocs, etc.)
PPHTF2
Plus value haute tenue supérieure (conseillée en milieu très agressif, exemples : front de mer, etc.)
PPHTSF2
NOTA : Cadres acier livrés galvanisés. Pour une peinture : nous consulter.
Les grilles CARBONE sont associables à tous nos corsets.
Gamme UHLAN page 16.
Passage sécurisé : selon décret n°2006-1658 du 21/12/2006
pour Carbone 2 x 2 Type A et Carbone 3 x 2 uniquement.
Montage et accessoires page 230 à 239.

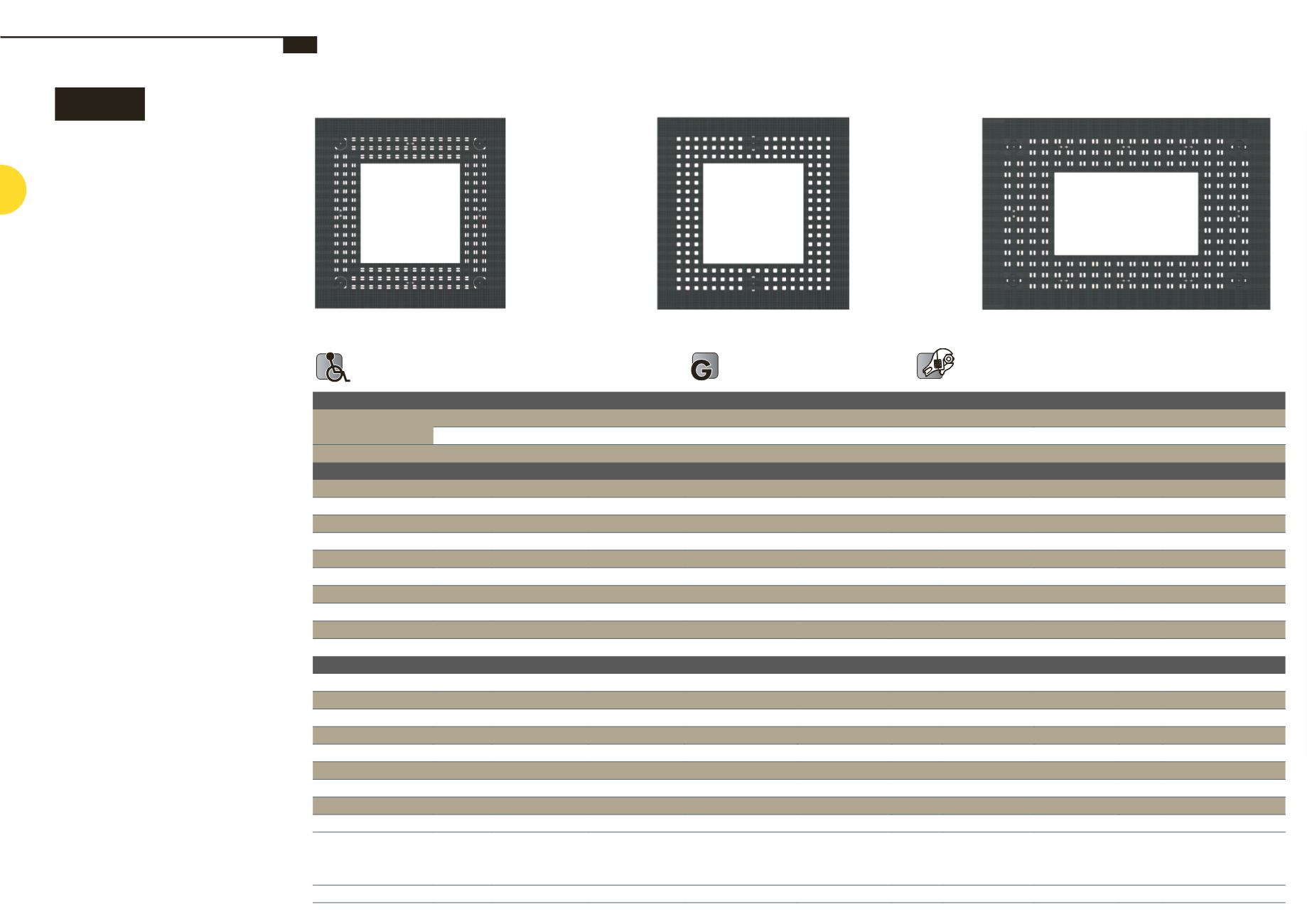

CARBONE 2 x 2 - Type A
CARBONE 2 x 2 - Type B
CARBONE 3 x 2
Design Stoa
Design Stoa
Design Stoa
