ADDUCTI
ON
2020
109
PRINCIPE :
Deux mâchoires distinctes permettent l'articulation du manchon, lequel se
conforme au profil de la canalisation lorsque celle-ci présente une rupture
franche avec décalage.
Le manchon articulé accepte simultanément :
- les désalignements
- les déviations angulaires
Il laisse des possibilités de mouvement aux tuyaux après sa mise en place.

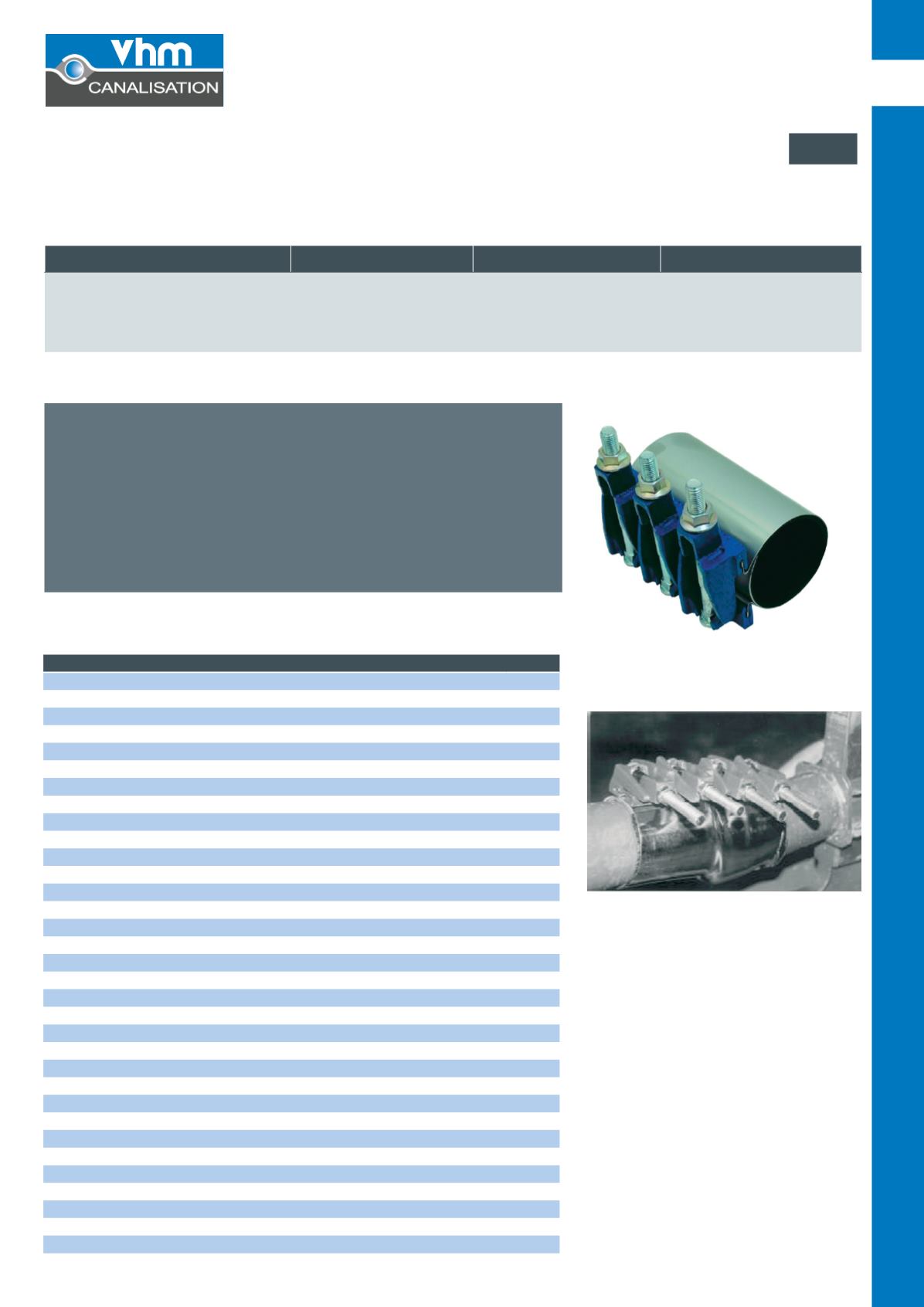

MANCHONS FONTE / INOX ARTICULÉS
Manchon inox à mâchoires fonte articulées
DN
Tolérance
Lg (mm)
Réf
Prix HT
50
60 - 67
254
MIA6067
139.80
50
67 - 74
254
MIA6774
140.20
50
70 - 77
254
MIA7077
141.20
60
76 - 83
254
MIA7683
142.90
70
82 - 89
254
MIA8289
144.20
80
89 - 98
254
MIA8998
152.90
80
98 - 108
254
MIA98108
157.10
100
108 - 118
254
MIA108118
163.80
100
114 - 124
254
MIA114124
167.30
100
120 - 131
254
MIA120131
174.70
125
132 - 143
254
MIA132143
180.40
125
140 - 150
254
MIA140150
183.90
150
151 - 161
254
MIA151161
188.00
150
159 - 170
254
MIA159170
194.30
150
167 - 177
254
MIA167177
196.40
150
174 - 184
254
MIA174184
207.50
175
180 - 191
254
MIA180191
210.80
200
193 - 203
254
MIA193203
215.10
200
209 - 220
254
MIA209220
220.40
200
219 - 228
254
MIA219228
233.70
200
228 - 239
254
MIA228239
245.70
225
239 - 249
254
MIA239249
262.10
225
243 - 254
254
MIA243254
267.90
250
252 - 263
254
MIA252263
276.20
250
261 - 271
254
MIA261271
283.80
250
270 - 280
254
MIA270280
294.90
250
280 - 291
254
MIA280291
316.80
250
288 - 299
254
MIA288299
327.50
250
298 - 309
254
MIA298309
338.70
300
305 - 315
254
MIA305315
349.40
300
315 - 326
254
MIA315326
354.90
300
322 - 333
254
MIA322333
365.40
300
332 - 343
254
MIA332343
442.50
CONDITIONS DE SERVICE
Jusqu'au DN 100
Jusqu'au DN 150
Jusqu'au DN 200
Pression de service
20 bars
15 bars
13,5 bars
Désalignement maxi
10 mm
10 mm
7 mm
Déviation angulaire
10°
10°
6°
MINA
